Flash W25Q64 — Mémoire flash externe
La mémoire flash externe est connectée au processeur d'interface (STM32F103) et sert au stockage des données capteurs. Elle est accessible via USB Mass Storage grâce au firmware DAPLink.
Caractéristiques
| Caractéristique | Détail |
|---|---|
| Modèle | W25Q64JVZPIM |
| Fabricant | Winbond |
| Capacité | 64 Mbit (8 Mo) |
| Interface | SPI / Quad-SPI (QPI, DTR) |
| Fréquence | Jusqu'à 133 MHz |
| Temps d'accès | 6 ns |
| Boîtier | 8-WSON (6x5) |
Fonctionnalités
- Accès USB Mass Storage : la flash apparaît comme un disque USB via DAPLink, permettant de récupérer les données facilement
- Format CSV : les données capteurs sont stockées au format CSV pour l'analyse avec des outils courants
- Enregistrement continu : le STM32F103 gère l'écriture et la lecture, permettant un enregistrement sur de longues périodes
Signaux SPI (vers STM32F103)
| Signal | Test Point |
|---|---|
| SPI1_SCK | TP42 |
| SPI1_MOSI | TP40 |
| SPI1_MISO | TP41 |
| FLASH_CS | TP39 |
| FLASH_RST | TP37 |
| FLASH_WP | TP38 |

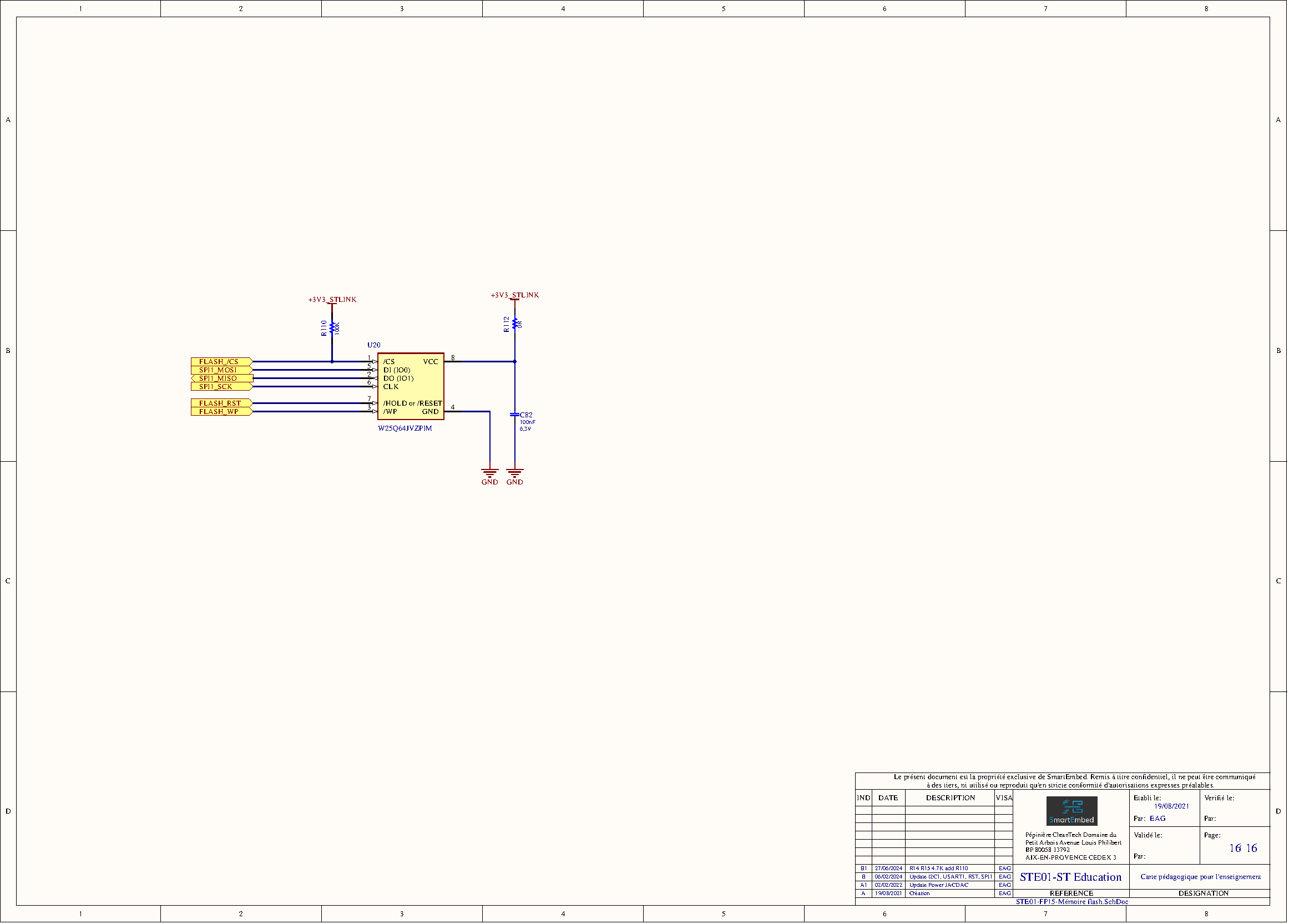

Schémas
