Port SWD (debug)
Port de service pour la programmation et le débogage du STM32F103.
Caractéristiques
| Caractéristique | Détail |
|---|---|
| Protocole | SWD (Serial Wire Debug) |
| Connecteur | Header 1 rangée, pas 1.27 mm |
| Compatibilité | Black Magic Probe, ST-Link |
Brochage
| Broche | Signal | Pin STM32F103 |
|---|---|---|
| 1 | GND | — |
| 2 | SWCLK | PA14 |
| 3 | 3V3 | — |
| 4 | SWDIO | PA13 |
attention
Les broches 3V3 et GND ne sont pas adjacentes pour éviter tout risque de court-circuit.

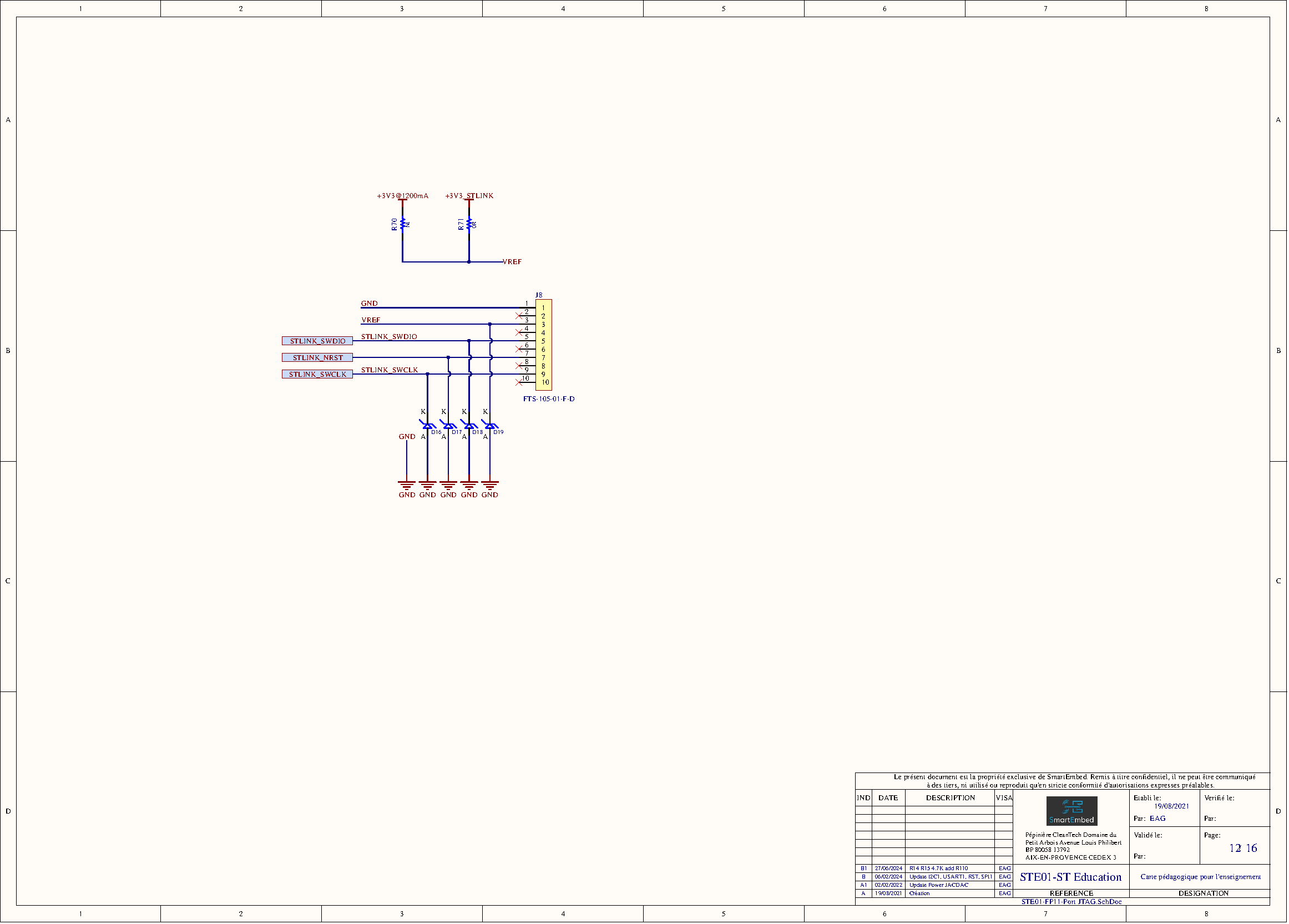

Schémas
